ASUS Z007 NO CHARGER

Kemaren masuk HP asus z007 dengan keluhan kalau dicharger hpnya panas dan tidak mengisi.
setelah dilihat ternyata hp dari bekas kecemplung air.

begitu dibongkar Flexiblenya sudah hangus sebagian, flexible sudah tidak bisa digunakan lagi

 conektor casnya juga da gosong, dan ada sebagian part udah hilang.

oke, kita langsung saja ke solusinya :
karena, Flexible uda gosong terpaksa kita harus jumper, disini saya hanya menjumper chargernya saja, karena kalau mau dijumper semunya bisa seharian. langkah-langkah yang harus diperhatikan dan harus teliti :
1. Angkat Konektor charger yang (+)nya, pastikan tidak menempel lagi di board, karena board tempat nempelnya uda konslet dan gosong. (Ingat Hanya +nya aja)
2. selanjutkan kita pasang kawat jumper, yang + posisinya disebelah kanan kita, dan (-)nya disebelah kiri,
3. (+)nya jumper seperti gambar dibawah ini

1.  Gambar 1
2.  Gambar 2

(+) yang dilingkari merah.
4. untuk (-)nya solder aja langsung ke body HP atau ke kaleng body, karena semua body kaleng HP adalah (-).

5. langsung ces pleng.....

Ingat : HP tersebut hanya bisa ngecas, USB tidak bisa digunakan lagi untuk data, nelpon juga harus menggunakan Headshet.
ini penulis lakukan karena ditempat saya tidak ada jualan spartpartnya, dan yang punya HP juga sudah ACC. kalau mau cari spartpart belum tentu juga ada.

OK, Thx, kalau ada para master yang baca tlong comen, atau berbagi informasi seputar masalah HP, agar kita semua bisa terus menambah reprensi dan pengetahuan baru.

C2-03 VOLUME UP TIDAK FUNGSI

HUUUUuuuu....perburuan yang sangat melelahkan, sempat dibuat pusing juga oleh masalah ini. Tapi alhamdulillah berkat sabar ketemu juga biangkeroknya.

Langkah-langkah yang sudah dilakukan.
1. Menganti S2421 (switch), masih nihil
2. Ganti V2409 (Dioda), nihil,
3. Ganti R2439, sama saja tidak ada hasil.

selanjutnya kita ubek-ubek dari skema, alhasil ketemu juga ini Gambarnya  digambar tersebut sudah saya lingkari bagian yang putus.

di skema tersebut ternyata dari V2409 ke  R2439 Putus. Langsung dilakukan Jumper seperti Gambar ini.

langsung tak coba, maknyusss.........C2-03 Vol UP

semoga ini dapat membantu rekan-rekan semua.

NOKIA 200 KEYPAD PROBLEM

Mohon maaf kepada teman yang kemaren minta Solusi Nokia 200 Keypad Problem, kemaren belum sempat update.

ini kita kasih gambar buat Nokia 200 Keypad Problem
1. Ganti Aja IC yang sudah saya kasih lingkaran merah,

 2. jika masih ada sebagian keypad yang tidak fungsi ganti juga yang satunya lagi. seperti pada gambar

tapi kebanyakan yang sering rusak ic yang pertama. disini penulis sengaja tidak memberikan solusi Jumper IC, karena terlalu rumit dan memakan waktu. mending langsung aja ganti IC karena ic tersebut banyak dipasaran, ditempat saya ic tersebut kalau tidak salah Rp. 5.000/biji

 Catatan : IC Keypad Nokia 200 = IC Keypad 6300

Ok. sudah dulu, semoga ini dapat membantu.

GALAXY STAR MATOT

Assalamu'alaikum sahabat VF CELL, Apa kabar semua ? mudah-mudah semunya baik, sehat, dan rejekinya selalu lancar. Amin.

Uda lama sekali ni gak update blog, mohon maaf benar bagi rekan-rekan yang selalu menantikan Update permasalah HP terbaru.

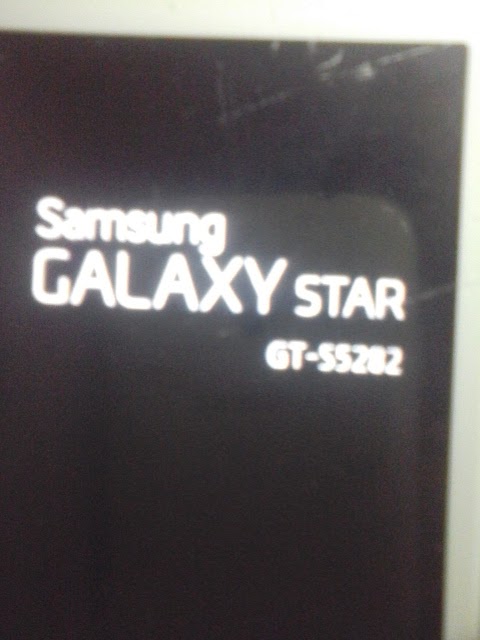

Ok, kita langsung aja ke-permasalahan, Sore ini masuk HP Samsung Galaxy Star, pertama datang si pemilik nanya ada LCD hp ini gak ?, kita lihat stok alhamdullilah ada. uda langsung tak pasang aja ntu LCD. Eeeeee ternyata bukan LCD, HPnya Matot. Mass ini HP Mati, bukan LCDnya yg Rusak, ya uda gimana caranya HP bisa benar, karena banyak Contaknya di HP tersebut.

langsung saya cek tu HP menggunakan Power Supply, Begitu dijepit jarum Amper PS langsung menunjuk ke 0,1. Yang lebih mengagetkan lagi begitu di tekan tombol On/Off Jarum PS langsung Naik 0,7, wah ni HP konslet. Langsung aja saya gunakan teknik Meraba-raba dengan jari. alhamdulillah Ketemu juga biangkeroknya.

itu digambar saya beri lingkaran merah, langsung saya buang aja.

Pasang semuanya peralatan langsung topcer.......

Uda dulu ya....ni ada kerjaaan lagi, semoga dapat membantu.
